Una máquina segura no depende únicamente de incorporar dispositivos de protección. Una barrera, una seta de emergencia, una cortina fotoeléctrica o un resguardo con enclavamiento pueden ser necesarios, pero no garantizan por sí solos que la máquina sea segura. La seguridad real depende de cómo esos elementos están integrados dentro del sistema: qué riesgo controlan, qué función realizan, cómo actúa el sistema de mando, qué ocurre si hay un fallo, cómo se detiene la máquina y cómo se rearma después.
Por eso, cuando se habla de sistemas de seguridad en máquinas, no conviene pensar solo en componentes aislados, sino en un conjunto de elementos técnicos, eléctricos, mecánicos y de control que deben funcionar de forma coherente. En maquinaria, el marcado CE y la seguridad no deben abordarse como un trámite aislado, sino como un proceso técnico documentado.
La seguridad de una máquina se construye a partir de una evaluación de riesgos, una correcta selección de medidas de protección, una integración adecuada de los sistemas de mando y una validación de que las funciones de seguridad responden como se espera.
Si necesitas apoyo para revisar este tipo de aspectos, consulta los servicios de Marcado CE en maquinaria
¿Qué es un sistema de seguridad en una máquina?
Un sistema de seguridad en una máquina es el conjunto de elementos que permite reducir o controlar un riesgo asociado al funcionamiento de la máquina.
Puede actuar evitando el acceso a una zona peligrosa, detectando la presencia de una persona, deteniendo un movimiento peligroso, bloqueando una energía o impidiendo un rearme no controlado.
Lo importante es que el sistema no se limita al dispositivo visible. Incluye también la lógica de mando, el cableado, los relés o controladores de seguridad, los actuadores, la señalización, el comportamiento ante fallos y la documentación que demuestra cómo se ha diseñado y validado.
El Real Decreto 1644/2008 establece las normas para la comercialización y puesta en servicio de las máquinas en España. Este marco refuerza la importancia de abordar la seguridad desde el diseño, la evaluación de riesgos, la documentación técnica y el cumplimiento de los requisitos esenciales aplicables.
Guía para conocer y saber todas las implicaciones sobre la seguridad en maquinas
Diferencia entre dispositivo, función y sistema de seguridad
Un dispositivo de seguridad es un componente concreto. Por ejemplo, una cortina fotoeléctrica, un pulsador de parada de emergencia, un interruptor de enclavamiento, un escáner láser o una alfombra sensible.
Una función de seguridad es lo que ese conjunto de elementos debe conseguir. Por ejemplo, detener el movimiento peligroso cuando una persona accede a una zona de riesgo, impedir el arranque mientras un resguardo está abierto o bloquear una energía peligrosa durante una intervención.
Un sistema de seguridad es la integración completa: dispositivo, lógica, mando, actuación, parada, rearme y validación.
Esta diferencia es importante porque una máquina puede tener dispositivos instalados y, aun así, no tener correctamente implementada la función de seguridad.
Por qué una máquina puede tener dispositivos y seguir siendo insegura
Una máquina puede incorporar elementos aparentemente adecuados y seguir presentando riesgos si esos elementos no están bien integrados.
Por ejemplo, una cortina fotoeléctrica puede detectar una intrusión, pero si la señal no llega a un circuito de seguridad adecuado, si el tiempo de parada no es suficiente o si el rearme permite un arranque inesperado, el riesgo puede seguir existiendo.
Lo mismo ocurre con un resguardo con enclavamiento. Si al abrirlo la máquina no entra en una condición segura, si puede puentearse fácilmente o si no se ha validado la función, el dispositivo no aporta la protección esperada.
La seguridad no depende solo de “tener algo instalado”, sino de que ese elemento forme parte de una función de seguridad coherente, justificada y documentada.
En Omologic te ayudamos a revisar la documentación técnica, especialmente cuando existen dudas sobre la integración de sistemas de seguridad, modificaciones de maquinaria o puesta en servicio de equipos industriales.

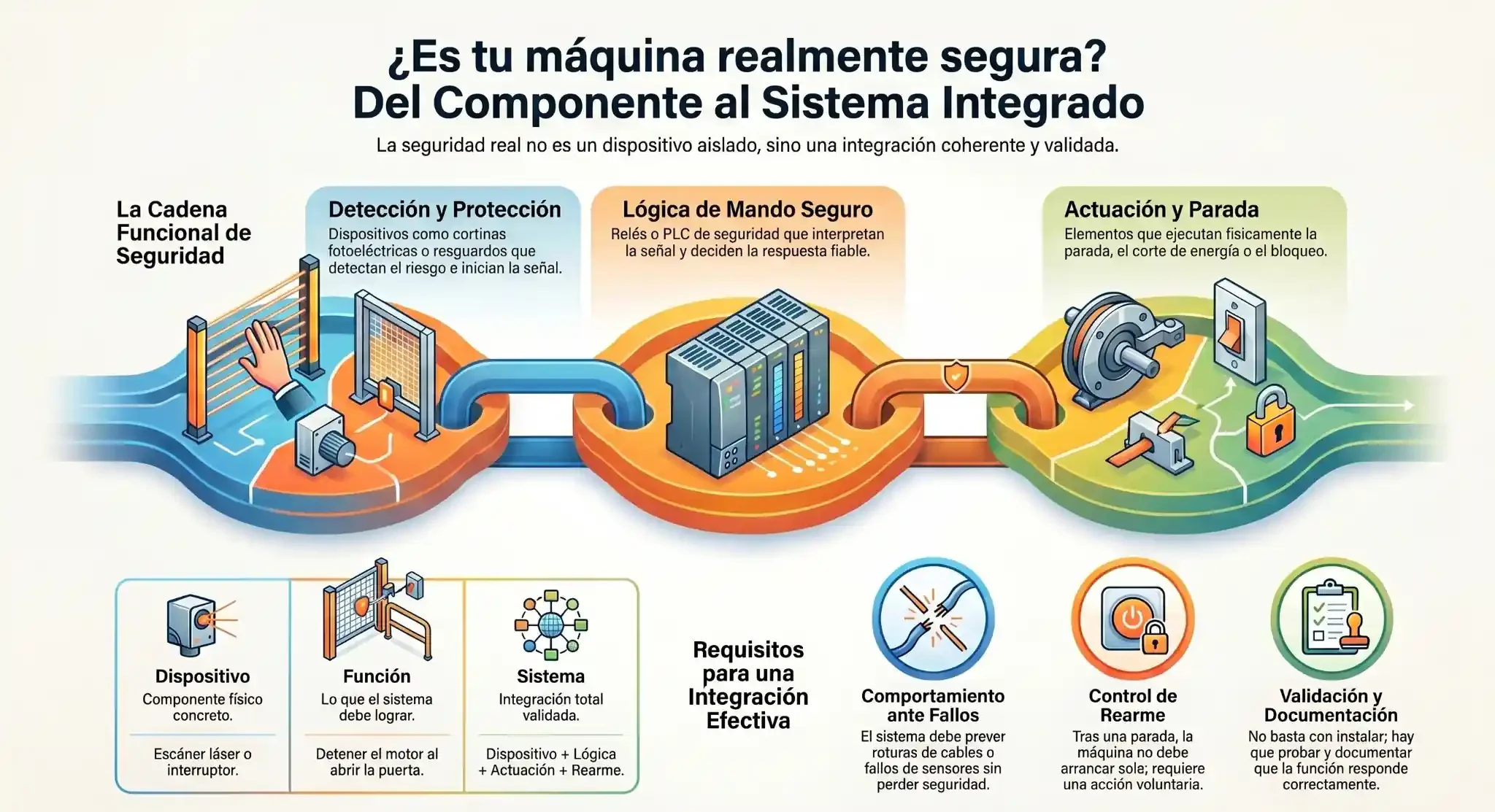

¿Cuáles son los elementos que forman un sistema de seguridad?
Un sistema de seguridad suele estar compuesto por varios elementos conectados entre sí. Cada uno cumple una función dentro de la cadena de seguridad.
La revisión debe considerar el sistema completo, no solo el componente más visible.
Los elementos de que forman un sistema de seguridad son:
- Dispositivos de detección o protección
- Sistema de mando seguro
- Relés, controladores o PLC de seguridad
- Actuadores y elementos de parada
- Rearme, señalización y bloqueo
Dispositivos de detección o protección
Son los elementos que detectan una condición de riesgo o impiden el acceso a una zona peligrosa.
Pueden ser resguardos, interruptores de seguridad, cortinas fotoeléctricas, alfombras sensibles, escáneres láser, mandos bimanuales, sensores de posición o dispositivos de enclavamiento.
Su función es iniciar la acción de seguridad: detectar, impedir, limitar o condicionar el acceso o la exposición al peligro. Pero el dispositivo solo es el primer paso. Lo importante es qué hace la máquina cuando ese dispositivo actúa.
Sistema de mando seguro
El sistema de mando seguro es la parte que interpreta la señal del dispositivo y toma la decisión correspondiente.
Por ejemplo, si una puerta de protección se abre, el sistema de mando debe interpretar esa señal y ordenar la parada o la inhibición segura del movimiento peligroso.
En este punto entran conceptos de seguridad funcional. No basta con que el sistema reciba una señal; debe hacerlo de manera fiable, con una arquitectura adecuada y con una respuesta coherente con el riesgo que se quiere controlar.
La norma ISO 13849-1 es una de las referencias técnicas utilizadas para el diseño de partes de los sistemas de mando relativas a la seguridad. Su aplicación debe analizarse según el tipo de máquina, la función de seguridad y el riesgo que se pretende controlar.
Relés, controladores o PLC de seguridad
Los relés de seguridad, controladores programables o PLC de seguridad permiten gestionar funciones de seguridad con una lógica adecuada.
No todos los relés o PLC son adecuados para funciones de seguridad. Deben seleccionarse, configurarse y documentarse según la función que van a realizar y el nivel de riesgo que deben controlar.
En máquinas con varias zonas peligrosas, células robotizadas o líneas automatizadas, estos elementos suelen ser esenciales para coordinar accesos, paradas, enclavamientos, modos de funcionamiento y señales de rearme.
Conoce todas las características del Performance Level de Seguridad (PL) en máquinas.
Actuadores y elementos de parada
El sistema de seguridad debe actuar sobre la máquina para llevarla a una condición segura.
Esto puede implicar la parada de un motor, el corte de energía, la desconexión de una válvula, el bloqueo de un movimiento, la parada controlada de un eje o la inhibición de una orden de marcha.
Aquí es importante comprobar si la parada es suficientemente rápida, si elimina o reduce el riesgo y si el comportamiento de la máquina es coherente con la función de seguridad definida.
Rearme, señalización y bloqueo
El rearme es un punto crítico. Después de una parada por seguridad, la máquina no debería volver a arrancar de forma inesperada.
El sistema debe definir cómo se rearma la máquina, quién puede hacerlo, desde dónde, bajo qué condiciones y con qué señalización.
También deben revisarse los bloqueos, consignaciones o medidas contra energías peligrosas, especialmente cuando hay intervención de mantenimiento, limpieza, ajuste o desbloqueo de incidencias.
Ejemplos habituales de sistemas de seguridad en máquinas
Los sistemas de seguridad pueden adoptar formas muy distintas según el tipo de máquina, el riesgo y el entorno de trabajo.
Lo importante es que cada sistema esté vinculado a una función concreta y a un riesgo identificado.
Sistema de acceso seguro a una zona peligrosa
Un ejemplo habitual es una zona protegida mediante resguardos móviles con interruptores de enclavamiento.
Cuando el operario abre la puerta, el sistema debe detectar la apertura, enviar la señal al circuito de seguridad y detener o impedir el movimiento peligroso.
Además, debe evitarse que la máquina pueda ponerse en marcha mientras una persona está dentro de la zona peligrosa. En algunos casos puede requerirse bloqueo del resguardo, control de acceso, rearme desde una posición segura o medidas adicionales de detección de presencia.
Sistema de parada segura
La parada segura tiene como objetivo detener un movimiento peligroso cuando se produce una condición determinada.
Puede activarse por una parada de emergencia, apertura de resguardo, detección de presencia, fallo de un componente o intervención del sistema de mando seguro.
La parada debe analizarse en función del riesgo. No basta con que la máquina se detenga: debe hacerlo de forma adecuada, en el tiempo necesario y sin generar un nuevo peligro.
Sistema de detección de presencia
Los sistemas de detección de presencia permiten identificar que una persona se encuentra en una zona peligrosa o se aproxima a ella.
Pueden utilizar cortinas fotoeléctricas, escáneres láser, alfombras sensibles u otros dispositivos.
Estos sistemas deben revisarse con especial cuidado porque su eficacia depende de factores como distancia de seguridad, tiempo de parada, ubicación, posibilidad de acceso por zonas no cubiertas y comportamiento del sistema ante fallos.
Sistema de bloqueo de energías peligrosas
En operaciones de mantenimiento, ajuste, limpieza o desbloqueo, puede ser necesario impedir la liberación inesperada de energías peligrosas.
Esto puede incluir energía eléctrica, neumática, hidráulica, mecánica, térmica o gravitatoria.
El sistema debe garantizar que la intervención se realiza en condiciones controladas y que la máquina no puede reactivarse de forma inesperada mientras una persona está expuesta al riesgo.
Sistema de seguridad en una célula robotizada
Una célula robotizada suele combinar varios sistemas de seguridad: resguardos perimetrales, puertas con enclavamiento, escáneres, zonas de velocidad reducida, modos de ajuste, paradas seguras y sistemas de rearme.
En estos casos, la integración es especialmente importante. No basta con proteger el robot de forma aislada; hay que considerar la célula completa, los accesos, el flujo de materiales, la interacción con personas, los modos de funcionamiento y los riesgos derivados de mantenimiento o recuperación de incidencias.
¿Qué aspectos que deben revisarse en un sistema de seguridad?
Una revisión técnica de un sistema de seguridad debe ir más allá de comprobar si hay dispositivos instalados. Debe analizar si la función de seguridad está correctamente definida, implementada, validada y documentada.
¿Qué riesgo controla?
El primer paso es identificar qué riesgo pretende controlar el sistema. Puede tratarse de atrapamiento, corte, aplastamiento, proyección, contacto con partes móviles, acceso a una zona robotizada, exposición a energía peligrosa o arranque inesperado. Si no se identifica correctamente el riesgo, es difícil saber si el sistema de seguridad es adecuado.
¿Qué función de seguridad realiza?
Después debe definirse la función de seguridad.
Por ejemplo: “detener el movimiento peligroso cuando se abre el resguardo”, “impedir el arranque mientras la puerta está abierta” o “detectar presencia en la zona de riesgo y detener el ciclo”.
Esta formulación debe ser clara, verificable y coherente con el riesgo identificado.
¿Qué ocurre si falla un componente?
Un sistema de seguridad debe analizar qué ocurre si falla un sensor, un cable, un relé, una salida, un actuador o una señal.
El objetivo no es asumir que todos los componentes funcionarán siempre correctamente, sino prever fallos razonablemente esperables y comprobar que el sistema sigue ofreciendo un nivel de seguridad adecuado.
¿Cómo se rearma la máquina?
El rearme debe estar controlado. Una máquina no debería arrancar automáticamente solo porque se cierre una puerta, se libere una cortina o se desbloquee una seta de emergencia.
Debe revisarse si el rearme requiere una acción voluntaria, si se realiza desde una zona con visibilidad suficiente y si no expone al operario a un nuevo riesgo.
Si está documentado y validado
La documentación es clave para demostrar que el sistema no se ha improvisado. Deben existir esquemas, descripción de funciones, evaluación de riesgos, justificación del nivel de seguridad cuando aplique, instrucciones, registros de validación y evidencias de pruebas. La validación es especialmente importante: no basta con diseñar el sistema, también hay que comprobar que funciona como se ha previsto.
En Omologic te ayudamos a revisar este tipo de documentación técnica, especialmente cuando existen dudas sobre la integración de sistemas de seguridad, modificaciones de maquinaria o puesta en servicio de equipos industriales.
Errores frecuentes en sistemas de seguridad de máquinas
Muchos problemas de seguridad en máquinas no se deben a la ausencia total de dispositivos, sino a una integración incompleta o incorrecta.
Estos errores pueden aparecer en máquinas nuevas, modificadas, importadas, usadas o integradas en líneas existentes.
Conectar dispositivos sin lógica de seguridad adecuada
Uno de los errores más habituales es instalar dispositivos de seguridad y conectarlos a entradas estándar del sistema de mando, sin una lógica de seguridad adecuada.
Esto puede dar una falsa sensación de protección. El dispositivo existe, pero la función no está implementada de forma segura.
En estos casos, puede que la máquina detecte una señal, pero no actúe correctamente ante un fallo o no garantice una parada segura.
No validar la función de seguridad
Otro error frecuente es no validar la función después de la instalación.
La validación debe comprobar que el sistema responde como se espera: que detecta, que actúa, que detiene, que bloquea, que rearma correctamente y que no permite situaciones peligrosas previsibles.
Sin validación, no hay certeza de que el sistema funcione de forma coherente.
No considerar fallos previsibles
Una máquina puede funcionar correctamente durante una prueba básica y, aun así, no estar preparada para fallos previsibles.
Por ejemplo, rotura de cable, fallo de sensor, cortocircuito, pérdida de presión, error de comunicación, fallo de salida o rearme indebido.
El análisis debe considerar estas situaciones para evitar que un fallo simple deje anulada la función de seguridad.
No actualizar documentación tras una modificación
Las modificaciones de máquinas son una fuente habitual de problemas.
Si se cambia un resguardo, se añade una puerta, se modifica una línea, se integra un robot, se cambia un PLC o se altera el modo de funcionamiento, la documentación debe actualizarse.
No hacerlo puede provocar incoherencias entre la máquina, los esquemas eléctricos, la evaluación de riesgos y el expediente técnico.
Confundir seguridad eléctrica con seguridad funcional
Cumplir criterios de seguridad eléctrica no significa necesariamente que las funciones de seguridad de la máquina estén bien diseñadas.
La seguridad eléctrica se centra en riesgos eléctricos como contactos directos, indirectos, aislamiento o protección de circuitos.
La seguridad funcional se centra en que las funciones relacionadas con la seguridad actúen correctamente cuando deben hacerlo y ante fallos previsibles.
Ambas son importantes, pero no son lo mismo.
¿Cuándo revisar el sistema de seguridad de una máquina?
La revisión del sistema de seguridad no debería hacerse únicamente después de un incidente.
Hay momentos clave en los que conviene revisar la integración de los dispositivos, funciones, lógica de mando, parada, rearme y documentación.
Antes de poner una máquina en servicio
Antes de poner una máquina en servicio, debe comprobarse que los sistemas de seguridad están integrados y documentados.
Esto es especialmente importante en máquinas nuevas, máquinas fabricadas para uso propio o máquinas integradas en una instalación.
La revisión previa permite detectar carencias antes de que la máquina empiece a utilizarse y antes de que los riesgos se trasladen al entorno de trabajo.
Después de modificar una máquina
Cada modificación puede afectar al sistema de seguridad. Cambios en resguardos, sistemas de mando, velocidades, accesos, ciclos, herramientas, automatización o integración pueden alterar la evaluación de riesgos inicial.
Por eso, después de una modificación conviene revisar si la función de seguridad sigue siendo válida o si debe rediseñarse.
Al integrar una máquina en una línea
Una máquina que era segura funcionando de forma aislada puede no serlo cuando se integra en una línea.
La interacción con otras máquinas, transportadores, robots, acumuladores, zonas de transferencia o sistemas de mando superiores puede generar nuevos riesgos.
La integración debe analizarse como conjunto, no solo como suma de máquinas individuales.
El nuevo Reglamento (UE) 2023/1230 relativo a las máquinas refuerza la necesidad de abordar la seguridad de las máquinas desde una perspectiva actualizada, especialmente en entornos donde
existen integración, automatización, sistemas digitales o nuevas formas de interacción entre personas y equipos.
Al comprar maquinaria usada
La maquinaria usada puede presentar documentación incompleta, modificaciones no registradas, dispositivos anulados o sistemas de seguridad obsoletos.
Antes de incorporarla a un proceso productivo, conviene revisar su estado real, documentación disponible, sistemas de mando, paradas, resguardos y adecuación al uso previsto.
Cuando la máquina ya se utiliza como equipo de trabajo, también debe considerarse el Real Decreto 1215/1997, que establece disposiciones mínimas de seguridad y salud para la utilización de equipos de trabajo por parte de los trabajadores.
Implicaciones de maquinaria usada y demás máquinas en nuestra guía de adecuación de maquinaria al RD 1215/1997
Antes de una auditoría, inspección o accidente
Una auditoría, inspección o incidente puede poner de manifiesto deficiencias que ya existían.
Revisar el sistema de seguridad antes de llegar a ese punto permite detectar carencias documentales, funciones no validadas, dispositivos mal integrados o riesgos no controlados.
Este enfoque preventivo es coherente con la necesidad de trabajar con trazabilidad, revisión técnica y seguridad documental.
Si tienes dudas sobre el sistema de seguridad de una máquina, una modificación, una línea integrada o una célula robotizada, en Omologic te ayudamos a revisar el caso con criterio técnico, trazabilidad y seguridad documental.
